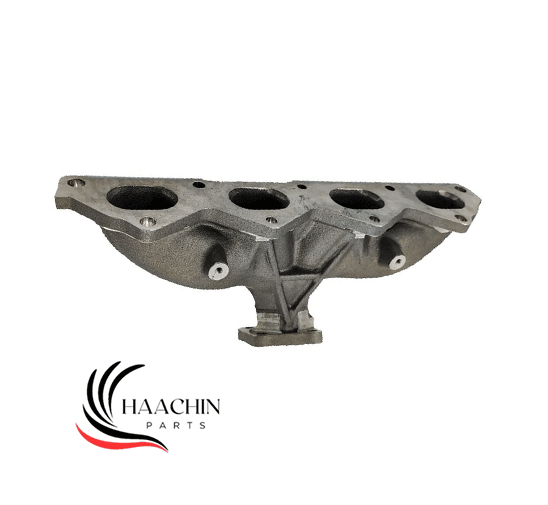

منیفولد دود جک S5

بررسی منیفولد دود جک S5

پیشرانه ۲.۰ لیتری توربوشارژ در خودروی جک S5 یکی از قدرتمندترین موتورها در کلاس خود است که بازدهی و شتاب بسیار بالایی دارد. اما تولید این قدرت خیره‌کننده، با ایجاد حرارت و فشار فوق‌العاده شدیدی در محفظه احتراق همراه است. گازهای حاصل از این انفجارهای پی‌درپی باید با بالاترین سرعت و کمترین مقاومت از موتور خارج شوند. اولین قطعه‌ای که وظیفه جمع‌آوری و هدایت این گازهای سوزان را بر عهده دارد، منیفولد دود جک S5 (چدنی اگزوز) است. با توجه به حضور سیستم توربوشارژر در این کراس‌اوور، نقش منیفولد دود بسیار حیاتی‌تر و استراتژیک‌تر از خودروهای تنفس طبیعی است، زیرا این قطعه علاوه بر خروج دود، باید نیروی محرکه لازم برای چرخش توربین توربو را نیز تامین کند. خرابی یا ترک‌خوردگی این قطعه می‌تواند به شدت روی شتاب خودرو، مصرف سوخت و حتی سلامت سرنشینان تاثیر بگذارد. در این مطلب به صورت جامع به بررسی عملکرد، کیفیت ساخت، نشانه‌های خرابی و ضرورت استفاده از قطعه اصلی می‌‌پردازیم.

منیفولد دود جک S5 چیست و دقیقا چه عملکردی دارد؟

منیفولد دود یک قطعه ریخته‌گری شده و چندشاخه است که مستقیما به خروجی‌های دود در سرسیلندر موتور متصل می‌شود. وظیفه اصلی این قطعه، جمع‌آوری گازهای خروجی از هر چهار سیلندر و هدایت یکپارچه آن‌ها به یک مسیر واحد است. در خودروی جک اس ۵، این مسیر واحد مستقیما به دهانه ورودی توربوشارژر متصل می‌شود.

گازهای خروجی از موتور با فشار و حرارت بسیار بالا (گاهی تا مرز ۹۰۰ درجه سانتی‌گراد) وارد شاخه‌های منیفولد شده و از آنجا با سرعت زیاد به پره‌های توربین برخورد می‌کنند تا نیروی لازم برای مکش هوای تازه توسط توربو فراهم شود. پس از عبور از توربوشارژر، این گازها وارد کاتالیزور و سپس لوله‌های اگزوز می‌شوند. بنابراین، طراحی داخلی کانال‌های منیفولد باید کاملا صیقلی و مهندسی‌شده باشد تا گازها بدون ایجاد تلاطم و افت فشار (Back Pressure) به سمت توربو حرکت کنند.

ویژگی‌ها و متریال ساخت منیفولد دود استاندارد

منیفولد دود در یکی از خشن‌ترین و پرحرارت‌ترین بخش‌های محفظه موتور قرار دارد. به همین دلیل، منیفولد دود اصلی و شرکتی جک S5 از آلیاژ چدن نشکن و نسوز (با درصد بالای کربن و سیلیکون) ریخته‌‌گری می‌شود. این آلیاژ ظرفیت گرمایی بی‌نظیری دارد و می‌تواند شوک‌های حرارتی مداوم (سرد و گرم شدن‌های پیاپی در ترافیک یا جاده) را بدون تغییر فرم ساختاری تحمل کند.

یکی از ویژگی‌های کلیدی قطعه فابریک، ماشین‌کاری بسیار دقیق و میکرومتری در قسمت فلنج‌ها (سطوح تماس با سرسیلندر و توربوشارژر) است. این سطح باید کاملا تراز، صاف و بدون کوچکترین تاب‌دیدگی باشد تا واشر فلزی منیفولد به درستی آب‌بندی شده و گازهای پرفشار از درزها به بیرون نشت نکنند. ضخامت دیواره‌های چدنی در قطعه اصلی به گونه‌ای است که در برابر ارتعاشات شدید موتور مقاومت کرده و صدای احتراق را نیز تا حد زیادی مهار می‌کند.

علائم خرابی و نشانه‌های ترک‌خوردگی منیفولد دود

منیفولد دود قطعه‌ای با طول عمر بالا است، اما عواملی مانند ریختن ناگهانی آب سرد روی موتور داغ (در کارواش‌ها) یا کارکرد طولانی‌مدت در دماهای غیرطبیعی، می‌تواند باعث ایجاد شوک حرارتی و ترک خوردن این قطعه شود. مهم‌ترین نشانه‌های خرابی آن عبارتند از:

۱. صدای ناهنجار از محفظه موتور: بارزترین نشانه نشتی یا ترک‌خوردگی منیفولد، شنیدن صدای تق‌تق، پُت‌پُت یا صدایی شبیه به اگزوز تراکتور از زیر کاپوت است. این صدا معمولا در زمان استارت سرد (اول صبح) بلندتر است و با گرم شدن موتور و انبساط فلز، ممکن است کمی کاهش یابد.
۲. افت شدید توان و بوست توربو: در جک S5، اگر منیفولد دود ترک داشته باشد، فشار گاز خروجی قبل از رسیدن به توربوشارژر از درزها فرار می‌کند. در نتیجه توربین با سرعت لازم نمی‌چرخد، توربو اصطلاحا زیر بار نمی‌رود و شتاب خودرو به شدت افت می‌کند.
۳. استشمام بوی دود در داخل کابین: اگر گازهای سمی و خام اگزوز از طریق ترک‌های منیفولد به زیر کاپوت نشت کنند، توسط سیستم تهویه مکیده شده و مستقیما به داخل کابین هدایت می‌شوند. تنفس این گازها بسیار خطرناک، مسموم‌کننده و خواب‌آور است.
۴. مشاهده دوده سیاه اطراف موتور: در صورت وجود نشتی، گازهای خروجی ذرات دوده را با خود به بیرون پرتاب می‌کنند. مشاهده لکه‌های سیاه و دوده روی سرسیلندر، اطراف واشرها یا روی قاب‌های حرارتی، نشانه قطعی خرابی منیفولد است.

اهمیت خرید قطعه اصلی و خطرات نمونه‌های تقلبی

تعویض منیفولد دود نیازمند باز کردن بخش‌های زیادی از سیستم اگزوز، توربو و قاب‌های حرارتی است که پروسه‌ای زمان‌بر با اجرت بالاست. استفاده از منیفولدهای متفرقه و ارزان‌قیمت یک اشتباه پرهزینه است. قطعات ریخته‌گری شده تقلبی معمولا از چدن‌های بازیافتی با تخلخل بالا ساخته می‌شوند که در برابر حرارت توربو به سرعت تاب برداشته و مجددا ترک می‌خورند. تاب برداشتن فلنج منیفولد باعث سوختن مداوم واشرها شده و شما را درگیر دردسرهای همیشگی نشتی اگزوز می‌کند.

جمع‌بندی و راهنمای خرید

منیفولد دود جک S5 گلوگاه تنفسی و تامین‌کننده انرژی اصلی برای سیستم توربوشارژ خودروی شماست. حفظ یکپارچگی و آب‌‌بندی دقیق این قطعه، نقش مستقیمی در شتاب‌گیری ایده‌آل، کاهش مصرف سوخت و جلوگیری از ورود گازهای سمی به داخل اتاق
