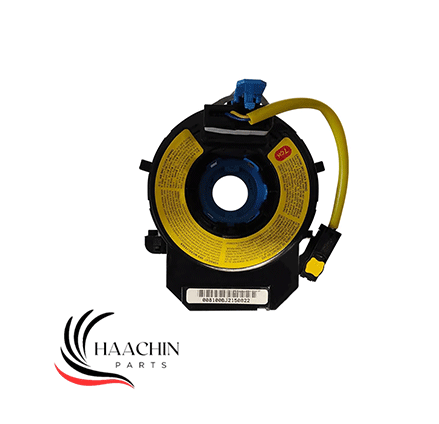

فنر ساعتی جک S5

بررسی فنر ساعتی جک S5

غربیلک فرمان در خودروهای مدرنی مانند کراس‌اوور جک S5، مدت‌هاست که از یک قطعه مکانیکی ساده برای هدایت چرخ‌ها، به یک مرکز کنترل الکترونیکی (کنترل هاب) تبدیل شده است. روی این فرمان، دکمه‌های کروز کنترل، تنظیمات سیستم صوتی، بلوتوث، بوق و از همه مهم‌تر، کیسه هوای ایمنی (ایربگ) راننده قرار گرفته است. اما یک چالش مهندسی بزرگ در اینجا وجود دارد: چگونه می‌توان ارتباط الکتریکی این کلیدها و سیستم‌های حساس را با سیم‌کشی اصلی خودرو حفظ کرد، در حالی که فرمان به طور مداوم و گاهی تا چند دور کامل به چپ و راست می‌چرخد؟ استفاده از سیم‌های معمولی در این قسمت غیرممکن است، زیرا بلافاصله به هم گره خورده و پاره می‌شوند. راه‌حل این چالش، قطعه‌ای فوق‌العاده ظریف و هوشمند به نام فنر ساعتی جک S5 (یا اسپیرال فرمان) است. خرابی این قطعه به ظاهر ساده، می‌تواند سیستم‌های حیاتی و رفاهی خودرو را به طور کامل فلج کند. در این مطلب تخصصی، به بررسی مکانیزم داخلی، علائم پارگی، دلایل خرابی زودرس و اهمیت حیاتی استفاده از قطعه اصلی و شرکتی می‌پردازیم.

فنر ساعتی جک S5 چیست و چگونه کار می‌کند؟

فنر ساعتی (Clock Spring) که با نام‌های اسپیرال فرمان یا نوار چرخان نیز شناخته می‌شود، در حد فاصل بین غربیلک فرمان و قاب تلسکوپی (میل فرمان) نصب می‌شود. این قطعه از یک قاب پلاستیکی دایره‌ای تشکیل شده که درون آن، یک کابل نواری پهن و بسیار نازک (شبیه به فلت‌های الکترونیکی) به صورت مارپیچ (اسپیرال) دور یک محور مرکزی پیچیده شده است؛ دقیقا شبیه به فنر جمع‌شده در ساعت‌های کوکی قدیمی.
زمانی که شما فرمان جک اس ۵ را به یک سمت می‌چرخانید، این نوار فلت از داخل جمع‌تر و محکم‌تر می‌شود و زمانی که فرمان را به سمت مخالف می‌چرخانید، نوار باز شده و منبسط می‌گردد. این مکانیزم جمع و باز شدن، اجازه می‌دهد تا اتصالات الکتریکی بوق، ایربگ و دکمه‌های روی فرمان، بدون قطعی و با بالاترین سرعت به کامپیوتر خودرو و یونیت‌ها متصل بمانند، در حالی که فرمان می‌تواند آزادانه به چپ و راست گردش کند.

ویژگی‌ها و کیفیت متریال فنر ساعتی استاندارد

از آنجا که این کابل نواری در طول عمر خودرو صدها هزار بار جمع و باز می‌شود، مقاومت متریال آن در برابر خستگی فلز و قطعی بسیار حیاتی است. در فنر ساعتی اصلی و شرکتی جک S5، فلت داخلی از رشته‌های مسی با خلوص بسیار بالا و روکش‌های پلیمری نسوز و منعطف (مانند پلی‌آمید) ساخته شده است. این متریال در سرمای شدید زمستان خشک و شکننده نمی‌شود و در گرمای تابستان نیز خاصیت خود را از دست نمی‌دهد.
همچنین سوکت‌ها و پین‌های اتصال در فنر ساعتی فابریک، به ویژه پین‌های مربوط به چاشنی ایربگ، دارای روکش‌های رسانای باکیفیت هستند تا مقاومت الکتریکی دقیقی داشته باشند. اگر مقاومت الکتریکی این پین‌ها حتی به مقدار چند اهم تغییر کند، یونیت ایربگ خطای قطعی صادر خواهد کرد.

علائم خرابی و پاره شدن فنر ساعتی فرمان جک S5

فنر ساعتی قطعه‌ای است که معمولا در اثر کارکرد طولانی‌مدت و استهلاک طبیعی دچار پارگی رشته‌های فلت می‌شود. با پاره شدن هر یک از رشته‌های این فلت، یکی از سیستم‌های روی فرمان از کار می‌افتد. مهم‌ترین نشانه‌های خرابی این قطعه عبارتند از:

۱. روشن شدن چراغ خطای ایربگ (Airbag): شایع‌ترین، اولین و خطرناک‌ترین نشانه پارگی فنر ساعتی، روشن شدن چراغ قرمز رنگ ایربگ در صفحه پشت آمپر است. از آنجا که سیم‌های چاشنی ایربگ از داخل این فنر عبور می‌کنند، با قطعی آن‌ها، سیستم کیسه هوا کاملا غیرفعال شده و در صورت بروز تصادف عمل نخواهد کرد.
۲. از کار افتادن یا قطعی و وصلی بوق: اگر بوق خودرو به طور کامل از کار افتاده است، یا فقط زمانی که فرمان را در زاویه خاصی (مثلا فرمان کج) نگه می‌دارید بوق می‌زند و در حالت صاف بوق کار نمی‌کند، فلت مربوط به بوق در داخل اسپیرال قطع شده است.
۳. کار نکردن کلیدهای سیستم صوتی و کروز کنترل: اگر دکمه‌های کم و زیاد کردن صدا، پاسخگویی به تماس بلوتوث یا دکمه‌های فعال‌سازی کروز کنترل روی غربیلک فرمان عمل نمی‌کنند یا با فشردن یک دکمه، فرمان دیگری اجرا می‌شود (اتصالی فلت‌ها)، فنر ساعتی پاره شده است.
۴. شنیدن صدای خش‌خش یا ساییدگی از پشت فرمان: گاهی اوقات پیش از قطعی کامل، فلت داخلی از جای خود خارج شده یا تا می‌خورد. در این حالت هنگام چرخاندن فرمان، صدای ساییدگی پلاستیک، خش‌خش یا تق‌تق خفیفی از فضای بین فرمان و قاب کیلومتر به گوش می‌رسد.

دلایل خرابی زودرس و خطرات قطعات تقلبی

علاوه بر استهلاک طبیعی، یکی از شایع‌ترین دلایل پارگی فنر ساعتی، اشتباهات مکانیکی در زمان تعمیرات جلوبندی است. اگر مکانیک جعبه فرمان را باز کند و در همین حین غربیلک فرمان به صورت آزادانه چند دور بچرخد، فنر ساعتی از حد مجاز خود بیشتر چرخیده و بلافاصله از داخل پاره می‌شود (اصطلاحا فنر در می‌رود).
بسیاری از تعمیرکاران پیشنهاد ترمیم و لحیم‌کاری فلت پاره شده را می‌دهند. این کار به هیچ وجه توصیه نمی‌شود، زیرا فلت لحیم‌شده انعطاف خود را از دست داده و پس از چند روز دوباره پاره می‌شود. همچنین استفاده از فنر ساعتی‌های متفرقه و تقلبی یک ریسک بزرگ است. فلت این قطعات از جنس پلاستیک خشک بوده و خیلی زود می‌شکند؛ علاوه بر این، ممکن است در لحظه تصادف، سیگنال انفجار ایربگ را به درستی منتقل نکنند که مستقیما با جان سرنشین در ارتباط است.

جمع‌بندی و راهنمای خرید

فنر ساعتی جک S5 شاهرگ ارتباطی سیستم‌های ایمنی و رفاهی فرمان خودروی شماست. نادیده گرفتن خرابی این قطعه، به معنای رانندگی بدون کیسه هوا و از دست دادن امکانات رفاهی مانند کروز کنترل و کنترل ضبط است. با خرید و نصب فنر ساعتی اصلی و شرکتی، اتصال پایدار و ایمن تمامی کلیدها و سیستم ایربگ را به حالت فابریک کارخانه بازگردانده و از عملکرد بی‌نقص بوق و کروز کنترل در سفرهای خود لذت ببرید. قطعه استاندارد، تضمین‌کننده ایمنی شما در لحظات بحرانی است.
