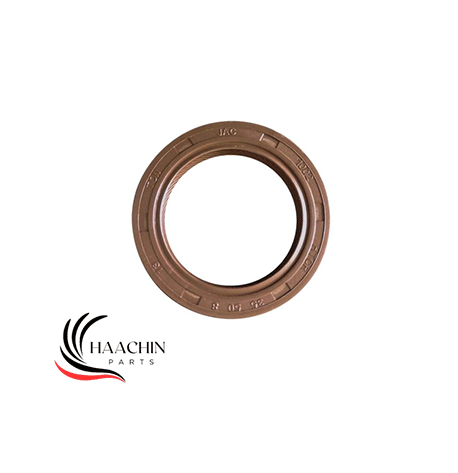

کاسه نمد میل سوپاپ جک S5

بررسی کاسه نمد میل سوپاپ جک S5

پیشرانه ۲.۰ لیتری توربوشارژ جک S5 از نوع DOHC (دارای دو میل سوپاپ در بالا) است. این میل سوپاپ‌ها (بادامک‌ها) با سرعت و دور بسیار بالایی در حال چرخش هستند تا زمان‌بندی باز و بسته شدن سوپاپ‌های هوا و دود را کنترل کنند. به دلیل این اصطکاک و سرعت بالا، محفظه میل سوپاپ‌ها (سرسیلندر) دائماً تحت فشار پمپاژ روغن موتور قرار دارد تا قطعات به نرمی کار کنند و داغ نشوند. در نقطه‌ای که میل سوپاپ‌ها از سرسیلندر خارج می‌شوند تا به چرخ‌دنده‌های تایم متصل شوند، قطعه‌ای دایره‌ای، ظریف و فوق‌العاده حیاتی به نام «کاسه نمد میل سوپاپ جک S5» نصب می‌شود. وظیفه این قطعه آب‌بندی این شفت در حال چرخش است. خرابی این قطعه ارزان‌قیمت، می‌تواند یکی از گران‌ترین فجایع مکانیکی یعنی پاره شدن تسمه تایم را در موتور جک اس ۵ رقم بزند. در این مطلب تخصصی، به بررسی مکانیزم آب‌بندی، کیفیت متریال، علائم نشتی و اهمیت مطلق استفاده از کاسه نمد اصلی می‌پردازیم.

کاسه نمد میل سوپاپ جک S5 چیست و چگونه کار می‌کند؟

کاسه نمد (Oil Seal یا Shaft Seal) یک واشر آب‌بند دینامیک است که برای درزگیری شفت‌های دوار استفاده می‌شود. در جلوی سرسیلندر جک S5، دو عدد کاسه نمد (یکی برای میل سوپاپ هوا و دیگری برای میل سوپاپ دود) تعبیه شده است.
این قطعه از یک اسکلت فلزی مدور برای حفظ ساختار، یک پوشش پلاستیکی/لاستیکی برای کیپ شدن در پوسته سرسیلندر، یک لبه (Lip) درگیرشونده با شفت میل سوپاپ و یک فنر حلقوی ظریف (Garter Spring) در پشت این لبه تشکیل شده است. زمانی که میل سوپاپ با سرعت هزاران دور در دقیقه می‌چرخد، فنر حلقوی فشار ملایم و دقیقی به لبه لاستیکی وارد می‌کند تا به شفت بچسبد. این مکانیزم اجازه می‌دهد میل سوپاپ آزادانه بچرخد، اما حتی یک قطره از روغنِ تحت فشار و داغِ داخل سرسیلندر به بیرون (سمت محفظه تسمه تایم) نشت نکند.

ویژگی‌ها و کیفیت متریال کاسه نمد استاندارد

محیط کاری کاسه نمد میل سوپاپ بسیار خشن است؛ این قطعه همزمان با حرارت بالای بلوک سیلندر، سرعت چرخشی بالا و ترکیبات شیمیایی خورنده موجود در روغن موتور مصنوعی (سنتتیک) درگیر است.
کاسه نمد اصلی و شرکتی جک S5 از متریال پیشرفته و نسوزی به نام وایتون (Viton) یا فلوروکربن (FKM) تولید می‌شود. این الاستومر مهندسی‌شده، مقاومت حرارتی خیره‌کننده‌ای (تا بیش از ۲۰۰ درجه سانتی‌گراد) دارد و در اثر تماس مداوم با روغن موتور داغ، خاصیت ارتجاعی خود را از دست نمی‌دهد (اصطلاحاً خشک و شکننده نمی‌شود). همچنین فنر حلقوی داخل کاسه نمد فابریک از استیل ضدزنگ با ضریب کشسانی محاسبه‌شده ساخته شده است تا نه آن‌قدر سفت باشد که روی شفت میل سوپاپ خط بیندازد و نه آن‌قدر نرم باشد که روغن را از خود عبور دهد.

علائم خرابی و نشتی کاسه نمد میل سوپاپ

کاسه نمدها قطعاتی استهلاکی هستند که پس از سال‌ها کارکرد مداوم در حرارت بالا، در نهایت خشک شده و لبه آب‌بند آن‌ها ترک می‌خورد. نشت روغن از این ناحیه با علائم هشداردهنده‌ای همراه است:

۱. رویت روغن‌زدگی اطراف قاب تسمه تایم: اولین و بارزترین نشانه خرابی این کاسه نمد، مشاهده رد روغن، چربی یا لجن (ترکیب روغن و خاک) در قسمت بالایی و سمت راست موتور، دقیقاً در زیر قاب پلاستیکی تسمه تایم است.
۲. کثیف شدن و چرب شدن تسمه تایم (هشدار قرمز): اگر قاب تایم را باز کنید و ببینید تسمه تایم و دنده‌های تایم به روغن آغشته شده‌اند، نشتی به مرحله بحرانی رسیده است. تسمه تایم از جنس لاستیک است و روغن موتور حلال لاستیک است.
۳. کاهش مداوم سطح روغن موتور: نشت روغن از کاسه نمد، مخصوصاً در دورهای بالای موتور (هنگام ورود توربو به مدار که فشار روغن بالا می‌رود) شدت می‌گیرد و باعث می‌شود در هر هزار کیلومتر، کاهش محسوسی در سطح روغن روی گیج مشاهده کنید.
۴. بوی سوختگی روغن در کابین: گاهی روغن نشت کرده از کاسه نمد، به سمت پایین بلوک سیلندر سرازیر شده و روی قطعات داغ اگزوز یا توربوشارژر می‌چکد. تبخیر این روغن باعث ایجاد بوی تند سوختگی در داخل کابین (مخصوصاً در ترافیک) می‌شود.

عواقب مرگبار قطعه تقلبی و نشتی روغن روی تسمه تایم

خرید کاسه نمد ارزان‌قیمت و تقلبی (تولید شده از لاستیک‌های NBR معمولی یا سیلیکون نامرغوب)، یک قمار خطرناک با جان پیشرانه جک S5 است. این کاسه نمدها در عرض چند هفته در اثر حرارت توربو خشک شده و روغن را با فشار به بیرون اسپری می‌کنند.
مستقیم‌ترین قربانیِ نشتیِ کاسه نمد میل سوپاپ، «تسمه تایم» است. نفوذ روغن به بافت تسمه تایم باعث می‌شود دندانه‌های آن نرم شده، باد کرده و اصطلاحاً ریش‌ریش شوند. در این حالت تسمه روی دنده‌ها سر می‌خورد (رد کردن تایم) و یا به طور کامل پاره می‌شود. پاره شدن تسمه تایم در این خودرو، باعث برخورد پیستون‌ها با سوپاپ‌ها، کج شدن سوپاپ‌ها و نیاز به تعمیر کامل و ده‌ها میلیونی سرسیلندر خواهد شد.

جمع‌بندی و راهنمای خرید

کاسه نمد میل سوپاپ جک S5، واشری کوچک اما با مسئولیتی فوق‌العاده سنگین است. سلامت این قطعه، ضامن تمیزی محفظه تایم و جلوگیری از استهلاک زودرس و پارگی تسمه تایم است. پیشنهاد می‌شود هنگام تعویض دوره‌ای تسمه تایم، کاسه نمدهای میل سوپاپ نیز بررسی و در صورت کوچکترین تعریق روغن تعویض شوند. با خرید و نصب کاسه نمد اصلی (وایتون) و شرکتی، از آب‌بندی بی‌نقص شفت‌ها، مقاومت حرارتی بالا و محافظت کامل از تسمه تایم و موتور گران‌قیمت کراس‌اوور خود اطمینان کامل حاصل کنید.
