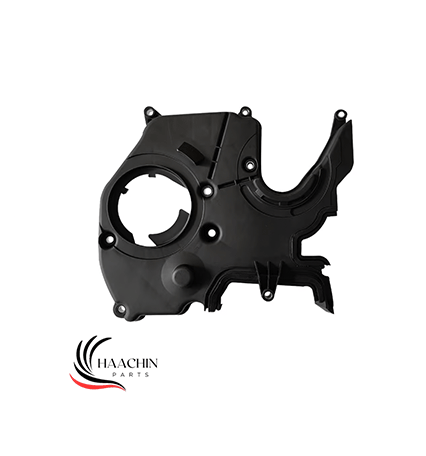

قاب تسمه تایم پایینی جک S5

بررسی قاب تسمه تایم پایینی جک S5

در پیشرانه ۲.۰ لیتری توربوشارژ جک S5، تسمه تایم به عنوان پیوند حیاتی میان میل‌لنگ و سرسیلندر، با سرعتی معادل نیمی از دور موتور در حال گردش است. بخش پایینی این مجموعه، جایی که تسمه دور دنده سر میل‌لنگ می‌چرخد و به پمپ آب (واترپمپ) و هرزگردهای پایینی متصل می‌شود، از نظر موقعیت مکانی در آسیب‌پذیرترین نقطه محفظه موتور قرار دارد. این بخش دقیقاً در پشت پولی میل‌لنگ و در ارتفاعی نزدیک به سطح جاده تعبیه شده است. برای حفاظت از این ناحیه استراتژیک، قطعه‌ای پلیمری، قالب‌گیری‌شده و بسیار مهم به نام «قاب تسمه تایم پایینی جک S5» نصب می‌شود. هرگونه شکستگی، تاب‌برداشتگی یا عدم آب‌بندی در این قاب پایینی، مستقیماً سلامت کل پیشرانه را با خطر مواجه می‌کند. در این مطلب تخصصی، به بررسی نقش محافظتی، متریال، علائم خرابی و خطرات مرگبار استفاده از قاب بی‌کیفیت برای موتور می‌پردازیم.

قاب تسمه تایم پایینی جک S5 چیست و چه کاربردی دارد؟

مجموعه قاب تایم جک S5 ساختاری چندبخشی دارد؛ قاب بالایی دنده‌های میل‌سوپاپ را می‌پوشاند و قاب پایینی، وظیفه محصور کردن دنده سر میل‌لنگ، تسمه تایم در بخش تحتانی، سنسور موقعیت میل‌لنگ و مسیر حرکت پایینی تسمه را بر عهده دارد.
وظایف اصلی قاب تایم پایینی عبارتند از:

۱. محافظت در برابر پرتابه‌ها و آلودگی‌های کف جاده: بخش پایینی موتور بیش از هر جای دیگری در معرض نفوذ آب باران، گل‌ولای، ماسه و سنگ‌ریزه‌های پرتاب‌شده از آسفالت قرار دارد. قاب پایینی مانند یک سپر عایق عمل کرده و مانع از ورود حتی یک ذره شن به فضای بین تسمه و دنده‌ها می‌شود.
۲. سد دفاعی در برابر پاشش روغن و روان‌کارها: در نزدیکی بخش پایینی موتور، تسمه دینام، پمپ هیدرولیک و کارتل روغن قرار دارند. قاب پایینی مانع از نفوذ هرگونه ترشح روغن، ضدیخ یا گریس به سطح تسمه تایم می‌شود (روغن موتور ساختار لاستیکی تسمه تایم را فاسد و مستعد پارگی می‌کند).
۳. محافظت از سنسور میل‌لنگ (CKP): در بسیاری از خودروها، نوک سنسور دور موتور یا نشانگرهای تایمینگ در مجاورت قاب پایینی قرار دارند؛ این قاب مانع از آسیب فیزیکی به این سنسور حیاتی می‌شود.
۴. داشتن نشانگرهای تنظیم تایم (Timing Marks): روی بدنه بیرونی قاب پایینی فابریک، شاخص‌ها و نشانه‌های برجسته‌ای وجود دارد که مکانیک در زمان تعویض تسمه، از آن‌ها برای هم‌راستا کردن خط تایم پولی میل‌لنگ استفاده می‌کند.

ویژگی‌ها و متریال ساخت قاب تایم پایینی استاندارد

مجاورت با بلوک داغ موتور و قرارگیری در معرض شوک‌های حرارتی (سرمای آب باران از بیرون و حرارت بالای کارتل و روغن از داخل)، نیازمند متریالی فوق‌العاده مقاوم است. قاب پایینی اصلی و شرکتی جک S5 از پلیمرهای صنعتی مهندسی‌شده مانند پلی‌آمید ۶۶ تقویت‌شده با الیاف شیشه (PA66-GF30) تولید می‌شود.
مهم‌ترین ویژگی‌های قطعه فابریک عبارتند از:
- مقاومت در برابر دفرمگی حرارتی: این قطعه در دمای کاری بالای ۱۲۰ درجه سانتی‌گراد تاب برنمی‌دارد و شکم نمی‌دهد.
- نوار آب‌بندی لاستیکی (واشر لبه): دور تا دور لبه‌های اتصال قاب پایینی شرکتی، شیاری با واشر لاستیکی نسوز تعبیه شده است تا پس از پیچ شدن به بلوک سیلندر، محفظه به طور صددرصدی ضد نفوذ آب و گرد و خاک شود.
- محل‌های تقویت‌شده پیچ‌ها: دور سوراخ‌های پیچ، بوش‌های فلزی ظریفی تعبیه شده تا در هنگام سفت کردن پیچ‌ها با آچار، پلاستیک قاب ترک نخورد.

علائم خرابی و آسیب‌دیدگی قاب تایم پایینی

این قطعه معمولاً به دلیل باز و بست غیراصولی، سفت کردن بیش از حد پیچ‌ها، برخورد ضربات از زیر موتور، یا حرارت ناشی از روغن‌ریزی‌های قدیمی آسیب می‌بیند:

۱. صدای سایش و اصطکاک مداوم از پایین موتور: اگر قاب در اثر حرارت یا ضربه دفرمه شده و به سمت داخل متمایل شود، لبه‌های داخلی آن با پولی میل‌لنگ یا لبه بیرونی تسمه تایم تماس پیدا می‌کند. در این حالت صدای ساییده شدن پلاستیک به طور واضح از سمت راست و پایین موتور شنیده می‌شود.
۲. مشاهده روغن‌زدگی و چربی زیر قاب: اگر کاسه‌نمد جلو میل‌لنگ نشت کند، لبه پایینی این قاب چرب و لجنی می‌شود. اگر لبه‌های قاب شکسته باشد، این روغن به جای تخلیه ایمن به زیر موتور، به داخل محفظه کشیده شده و تسمه را آلوده می‌کند.
۳. ترک‌خوردگی و شکستگی پایه‌ها در بازدید دوره‌ای: در زمان سرویس‌های دوره‌ای، مشاهده ترک در اطراف سوراخ پیچ‌ها یا لب‌پر شدن لبه پایینی قاب، نشان‌دهنده از بین رفتن عایق‌بندی محفظه تایم است.

خطرات مرگبار استفاده از قاب تقلبی برای موتور

استفاده از قاب‌های متفرقه و ارزان‌قیمت که از پلاستیک‌های خشک و بازیافتی ساخته می‌شوند، بازی با سلامت کامل موتور توربوشارژ جک S5 است. قطعات فیک در برابر حرارت بالا تغییر شکل می‌دهند.
اگر قاب تقلبی به سمت داخل خم شود و با تسمه تایم درگیر گردد، در عرض چند دقیقه لبه تسمه را ریش‌ریش کرده یا آن را از روی دنده‌ها به بیرون هدایت می‌کند (در رفتن تسمه). پاره شدن یا در رفتن تسمه تایم در موتور تداخلی (Interference) جک اس ۵، منجر به کج شدن سوپاپ‌ها، آسیب شدید به پیستون‌ها و حتی شکستن میل‌سوپاپ‌ها خواهد شد که هزینه تعمیر آن سرسام‌آور است. همچنین عدم تطابق دقیق خطوط تایمینگ روی قاب‌های تقلبی، می‌تواند مکانیک را در زمان تایم‌گیری دچار اشتباه میلی‌متری کند که باعث افت راندمان موتور می‌شود.

جمع‌بندی و راهنمای خرید

قاب تسمه تایم پایینی جک S5، دیوار دفاعی محفظه میل‌لنگ و ضامن سلامت حساس‌ترین نقطه مدار تایمینگ خودروی شماست. در صورت مشاهده هرگونه شکستگی، تغییر فرم یا هرز شدن جای پیچ‌ها در زمان سرویس تایم، تعویض آن امری ضروری است. با خرید و نصب قاب تسمه تایم پایینی اصلی و شرکتی، از متریال نسوز، آب‌بندی دقیق درزها و محافظت کامل از تسمه تایم و پیشرانه کراس‌اوور خود اطمینان کامل حاصل کنید.
